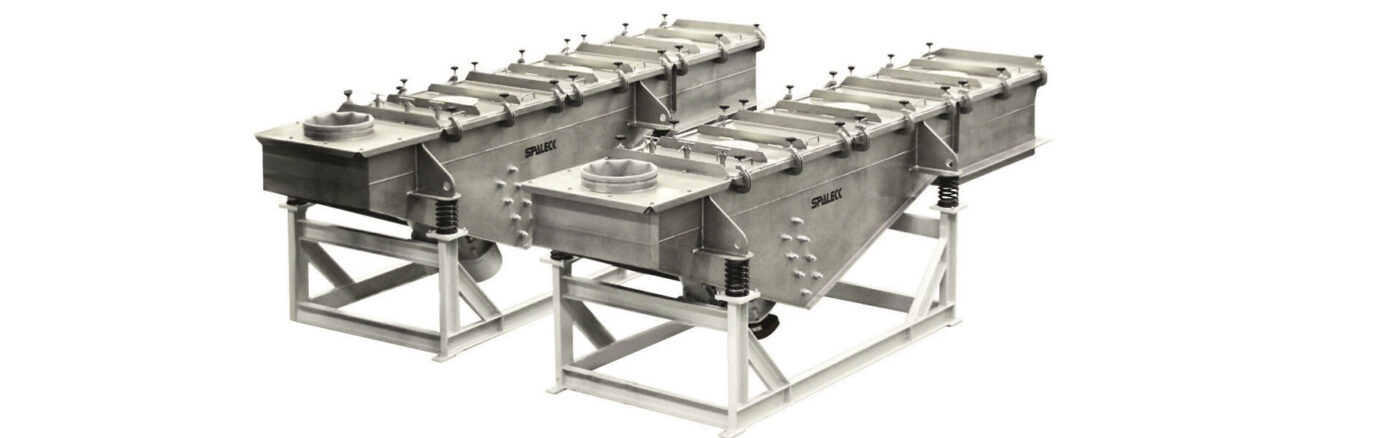

SPALECK – Ihr Partner Nr. 1 für Vibrorinnen
Optimale Materialförderung
Vibrorinnen gehören zur Familie der Fördertechnik. Als Hersteller produzieren wir sie für Pharma-, Chemie- und Lebensmittel-Anwendungen sowie für den Recyclingbereich.
Auf dieser Seite haben wir für Sie wesentliche Informationen über Vibrorinnen zusammengetragen. Dies soll Ihnen bei der Auswahl und dem Finden der richtigen Fördertechnik helfen.
Vibrorinnen, in der Praxis auch als Schwingförderer, Förderrinnen, Vibrationsrinnen oder Vibrationsförderer bezeichnet, eignen sich nahezu für jedes Schüttgut und Material. Sie transportieren, vergleichmäßigen und verteilen das Material sehr zuverlässig.
Für Ihr Projekt können Sie sicher sein, dass wir gemeinsam mit Ihnen die Vibrorinnen so planen, dass diese optimal für Ihre Anwendung passt.
Kennen Sie in dem Zusammenhang schon unser SPALECK TestCenter? Hier können wir mit Ihrem Material und Fördergut Materialversuche unter Realitätsbedingungen durchführen. Dabei achten wir besonders auf Ihre Ziele, die Materialeigenschaften des Förderguts, die gewünschte Durchsatzmenge und alle weiteren Gegebenheiten bei Ihnen vor Ort. So können Sie sicher sein, dass sie die optimale Vibrationsrinne erhalten.
Einsatzzwecke von Vibrorinnen
Wozu wird die Vibrorinne eingesetzt?
- Materialtransport und Produktförderung
- Dosieren in der Produktion
- Verteilung auf Produktionsanlagen
- Vergleichmäßigung des Materials oder Schüttguts
- Beschickung von Sortiergeräten
- etc.
Gerne beraten wir Sie, wie Sie die SPALECK Vibrorinnen gewinnbringend in Ihrem Unternehmen einsetzen können!
Was sind Vibrorinnen?
Vibrationsrinnen fürs Fördern, Dosieren und Vergleichmäßigen
Vibrorinnen sind Maschinen im Bereich der Fördertechnik, die zum Fördern, Dosieren und Vergleichmäßigen von Schüttgütern, Rohstoffen sowie Recyclingmaterialien eingesetzt werden. Sie sind ein wichtiger Bestandteil von Produktionslinien sowie Recyclinganlagen. Grundsätzlich können sie aus normalem Stahl oder aus Edelstahl in GMP-Ausführung gefertigt sein. Je nach Einsatzzweck benötigt man geringe bis hin zu Förderleistungen von über 500t/h.
Wie finde ich die richtige Vibrorinne?
Jetzt Beratung & Materialversuch nutzen
Für die Auswahl der richtigen Vibrationsrinne benötigen Sie nur einige wenige Informationen und Projektrahmenbedingungen:
- Welches Material soll gefördert werden? Welche Beschaffenheit und Eigenschaften hat es?
- Wie hoch ist die gewünschte Förderleistung bzw. Durchsatzmenge?
- Welche Konstruktionsanforderungen gilt es zu beachten?
- Welche Einbauumgebung habe ich?
- Handelt es sich um eine Integration in eine bestehende oder neue Anlage?
Vibrorinnen im Pharma-, Chemie- & Nahrungsmittelbereich
Edelstahlausführung für höchste Produktsicherheit
Beim Einsatz von Produktionstechnik in der Lebensmittel- oder beispielsweise Pharmazie-Produktion ist die Einhaltung von Hygienevorschriften, Reinheit und Sauberkeit sehr wichtig. In der Lebensmittelproduktion müssen Vibrorinnen deshalb lebensmittelecht sein. Aus diesem Grund setzt man auf Edelstahl als Material für Vibrorinnen. Die Materialeigenschaften des Edelstahl bieten dabei viele Vorteile, wie z.B. einen effektiven Schutz vor Verunreinigungen oder schädlichen Stoffen. Zudem ist die Reinigung von GMP-konformen Vibrorinnen sehr einfach und schnell möglich. Unsere SPALECK ComfortLINE Ausführung bietet Ihnen hier höchsten Komfort für beste Endprodukte.
Aufbau einer Vibrationsrinne
Fördertechnik zum Fördern und Dosieren
Eine Vibrorinne besteht standardmäßig aus der Förderrinne mit wannenförmigem Aufbau, dem Antrieb, einem Einlauf und Auslauf, sowie der Unterkonstruktion und der Steuerungseinheit. Je nach Einsatzzweck wird die Rinnenbreite, die Förderlänge und der Antrieb gewählt (Stichwort Förderleistung pro Stunde). Zudem kann die Vibrorinne an das Material angepasst werden, z.B. mittels Verschleißschutz oder flexiblen Dichtungen. Insbesondere für den Einsatz in der Pharmaindustrie können die Rinnen nach dem ATEX Standard, inklusive einer staubdichten Abdeckung konstruiert werden. Typische Anwendungen sind hier z.B. die Pharmaproduktion und das Verteilen von Pulver. Beim Fördern arbeiten die Vibrorinnen nach dem Wurfverfahren, d.h. das Material wird mittels der Schwingung weiter nach vorne getragen. Hinsichtlich der Ausführung sind auch große Baugrößen mit langen Förderstrecken möglich. Alternativ können Vibrorinnen auch in Reihe geschaltet werden. Je nach Einsatzfall stehen für die Vibrorinnen unterschiedliche Antriebsarten zur Verfügung:
- Magnetantrieb
- Unwucht- oder Vibrationsmotor
- Richterreger
- Mehrfachantrieb
Vorteil der SPALECK Vibrorinnen ist. dass diese mittels optimaler Verlagerung nur minimal Schwingungen an das Fundament und den umliegenden Stahlbau übertragen. Dies ermöglicht eine einfache Integration oder den Austausch älterer No-Name-Produkte.
Funktionsweise einer Vibrorinne?
Technik & Nutzen kurz erklärt
Vibrorinnen werden durch einen Magnetantrieb oder z.B. Unwuchtmotor in eine gleichmäßige und konstante Schwingung versetzt. Mit diesen permanenten Schwingbewegungen in Transportrichtung wird das Schüttgut auf der Vibrorinnen-Oberfläche bewegt. Einsatzzweck kann zum Beispiel die Zuführung des Materials zum nächsten Produktionsschritt sein. Bewährt hat sich die Zuführung mittels Vibrorinnen aufgrund der sehr homogenen und schonende Förderung des Materials bzw. Schüttgutes.
